Комплексное руководство по конденсаторам фильма DC: выбор, приложения и преимущества- Jiande Antai Power Capacitor Co., Ltd

Понимание конденсаторов фильма DC и их основной функции

Конденсаторы DC пленки представляют собой критическую категорию пассивных электронных компонентов, специально разработанных для использования в цепях постоянного тока (DC). В отличие от своих электролитических аналогов, эти конденсаторы используют тонкую пластиковую пленку в качестве их диэлектрического материала, который тщательно металлируется или оборудован электродами из фольги. Эта фундаментальная конструкция является источником их известной стабильности, надежности и отличных электрических характеристик. Они необходимы в огромном ряде применений, от фильтрации и подавления шума до цепей энергии и схем. Термин Фильм -конденсатор DC Означает специализированное производственное предприятие, посвященное точной инженерии и изготовлению этих компонентов, сосредоточившись на строгом контроле качества для удовлетворения требовательных требований современной электроники. Понимание внутренних свойств этих конденсаторов является первым шагом к использованию полного их потенциала в любом дизайне.

Ключевые электрические свойства

Производительность конденсатора пленки постоянного тока определяется несколькими ключевыми электрическими свойствами, которые инженеры должны тщательно рассмотреть в процессе выбора. Эти параметры напрямую влияют на то, как конденсатор будет вести себя в рамках схемы, и будет ли он эффективно выполнять свою предполагаемую функцию в течение всей своей работы.

Емкость и толерантность: Это указывает на количество электрической энергии, которое может хранить конденсатор. Пленочные конденсаторы доступны в широком диапазоне значений, обычно от Picofarads (PF) до микрофарад (μF). Толерантность определяет допустимое отклонение от заявленного номинального значения емкости, которое часто жестко для типов пленки (например, ± 1%, ± 5%).
Оцененное напряжение (рабочее напряжение DC): Это максимальное непрерывное напряжение постоянного тока, которое может быть применено к конденсатору без риска. Крайне важно выбрать конденсатор с рейтингом напряжения, который превышает максимальное ожидаемое напряжение в схеме, включая любые переходные процессы или шипы, чтобы обеспечить долгосрочную надежность.
Коэффициент диссипации (DF) или tan δ: Этот параметр измеряет внутреннюю потерю энергии в пределах конденсатора. Более низкий коэффициент рассеяния всегда желателен, так как он указывает на более высокую эффективность и меньшую самообладание, что особенно важно для высокочастотных или мощных применений.
Сопротивление изоляции (IR): Это измеряет сопротивление диэлектрического материала к току утечки. Высокая изоляционная сопротивление является отличительной чертой качественных пленочных конденсаторов, обеспечивающих минимальную потерю энергии в результате утечки с течением времени.
Эквивалентное серийное сопротивление (ESR): В то время как обычно очень низкие пленочные конденсаторы, ESR является эффективным сопротивлением в серии с конденсатором, который объясняет все потери. Низкий СПР имеет решающее значение для приложений, связанных с высокими пульсационными токами, например, в расходных материалах по переключению.

Выбор правого конденсатора DC для вашего проекта

Выбор оптимального конденсатора DC пленки - это нюансированный процесс, который выходит за рамки простого сопоставления емкости и рейтингов напряжения. Это включает в себя глубокое понимание среды приложения, электрических напряжений и ожиданий производительности. Проблема при выборе может привести к преждевременному сбою, неисправности цепи или неэффективной работе. Следовательно, требуется систематический подход, взвешивая преимущества и ограничения различных диэлектрических пленок против конкретных требований проекта. В этом разделе вас будет направлена критические факторы принятия решений, помогая вам с уверенностью ориентироваться в процессе отбора и обеспечить, чтобы выбранная вами компонент не только соответствует схеме, но и превосходным в своей операции в реальном мире.

Сравнение общих типов диэлектрической пленки

Тип пластиковой пленки, используемой в качестве диэлектрика, является основным отличием среди различных конденсаторов DC. Каждый материал предлагает уникальный набор компромиссов между стоимостью, размером, электрическими свойствами и стабильностью температуры. В следующей таблице содержится сравнительный обзор наиболее распространенных диэлектрических пленок, используемых в отрасли. Это сравнение имеет важное значение для выбора информированного выбора, поскольку диэлектрик диктует фундаментальное поведение конденсатора.

В таблице ниже описываются ключевые различия между полиэстером (ПЭТ), полипропиленовым (ПП), полиэтиленовым нафталатом (ручкой) и полифениленсульфидными (ППС) пленками. Например, в то время как Polyester предлагает хороший баланс затрат и производительности для приложений DC общего назначения, полипропилен превосходен для высокочастотных и мощных применений из-за его чрезвычайно низкого коэффициента рассеяния. И наоборот, полиэтиленовый нафталат обеспечивает лучшую стабильность температуры, чем полиэстер, что делает его подходящим для более требовательных сред.

Диэлектрический материал	Ключевые преимущества	Ключевые ограничения	Идеальные примеры применения
Полиэстер (Pet, Mylar)	Высокая диэлектрическая постоянная, небольшой размер, низкая стоимость, широкая доступность.	Более высокий коэффициент диссипации по сравнению с PP, ограниченными высокочастотными характеристиками.	Общее назначение связывания, развязки и обходных цепей в потребительской электронике.
Полипропилен (стр.)	Очень низкий коэффициент рассеяния, высокая изоляционная сопротивление, отличная стабильность.	Более низкая диэлектрическая постоянная (больший размер для той же емкости), более низкая максимальная температура.	Высокие аналоговые схемы, задумчики, фильтры в силовых инверторах и аудиосистемы.
Полиэтиленовый нафталат (ручка)	Лучшая стабильность температуры, чем PET, более высокая рабочая температура.	Более высокая стоимость, чем ПЭТ, коэффициент рассеяния выше, чем стр.	Автомобильная электроника, промышленное управление и суровые применения среды.
Полифениленсульфид (PPS)	Отличная стабильность по сравнению с температурой и частотой, очень низкая DF, высокая рабочая температура.	Самая высокая стоимость среди общих фильмов может быть хрупкой.	Технология поверхности (SMT), высокочастотная фильтрация, точные цепи времени.

Это подробное сравнение показывает, что нет единого «лучшего» диэлектрического; Выбор полностью зависит от приложения. Понимание этих свойств материалов является фундаментальным аспектом работы, выполненной в любой уважаемой Фильм -конденсатор DC , где основное внимание уделяется соответствию правильного материала с потребностями клиента.

Экологические и оперативные соображения

Помимо электрических спецификаций, физическая эксплуатационная среда играет ключевую роль в долговечности и надежности конденсатора пленки DC. Такие факторы, как температура окружающей среды, влажность, механическое напряжение и условия пайки, должны быть тщательно оценены.

Диапазон температуры: Каждый конденсатор рассчитан на конкретный диапазон рабочих температур. Крайне важно, чтобы этот диапазон охватывал как устойчивую рабочую температуру, так и любые потенциальные тепловые шипы внутри оборудования. Длительное воздействие температуры за пределами рейтинга резко сократит жизнь компонента.
Влажность и суровая среда:
Для применений, подвергшихся воздействию высокой влажности или коррозийной атмосферы, конденсаторы с надежной инкапсуляцией (например, для предотвращения проникновения влажности необходимы эпоксидное покрытие смолы, герметически герметичные металлические случаи), которые могут развить диэлектрические свойства и привести к катастрофическим сбоям.
Механическая надежность: Конструкция конденсатора должна выдерживать механические вибрации и шоки, присущие его применению. Например, конденсаторы в автомобильных или аэрокосмических системах требуют специально разработанных проводов и внутренней конструкции для предотвращения поломки.
Требования к воспламеняемости: В критически важных приложениях конденсаторам может потребоваться соблюдать специфические оценки воспламеняемости (например, UL 94 V-0), чтобы предотвратить распространение пожара в случае сбоя компонента.

Решение этих соображений заранее имеет решающее значение для Как выбрать конденсатор фильма DC Link Для долгосрочной надежности обеспечение выбранного компонента будет последовательно работать на протяжении ожидаемой продолжительности жизни конечного продукта.

Основные применения и варианты использования в современной электронике

Уникальная комбинация свойств, предлагаемые конденсаторами DC, делает их компонентом выбора в разнообразном спектре электронных систем. Их способность обрабатывать высокие напряжения, демонстрировать низкие потери и поддерживать стабильность в различных условиях, открывает функциональные возможности, которые трудно достичь с помощью других технологий конденсаторов. От конверсии и контроля власти до точной обработки сигналов, эти конденсаторы молча обеспечивают технологический прогресс в разных отраслях. Этот раздел углубляется в наиболее значимые области применения, иллюстрируя, почему глубокое понимание этих целей жизненно важно для любого инженера -инженера или специалиста по закупкам, работающим с Фильм -конденсатор DC .

Системы питания и преобразования

Возможно, самая обширная область применения для пленки DC находится в пределах электроники. Они являются фундаментальными компонентами в расходных материалах режима коммутатора (SMP), инверторах, преобразователях и моторных дисках. В этих системах они выполняют несколько критических функций, которые необходимы для эффективной и стабильной работы.

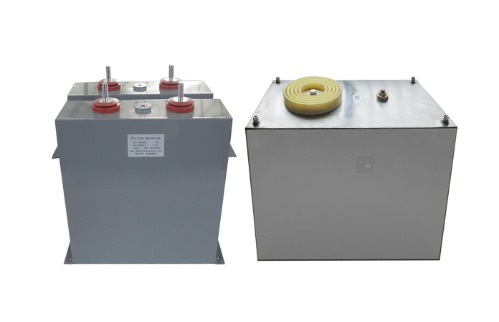

Конденсаторы DC-Link: В инверторах и преобразователях, которые изменяют постоянный ток на переменный ток или на другое напряжение постоянного тока, конденсатор DC-Link расположен между выпрямителем и стадией инвертора. Его основная роль заключается в стабилизации напряжения шины постоянного тока путем поглощения и поставки высоких пульсированных токов, тем самым минимизируя колебания напряжения. Это требовательное применение, которое требует конденсаторов с низким ESR и ESL для обработки высоких пульсов без чрезмерного нагрева.
Входная/выходная фильтрация: Пленочные конденсаторы используются как на входных, так и на выходных этапах источников питания для фильтрации электромагнитных помех (EMI) и высокочастотного шума. Это обеспечивает соответствие правилам электромагнитной совместимости (EMC) и обеспечивает чистую мощность чувствительным нижестоящим компонентам.
Скупберные схемы: Используемые на коммутационных устройствах, таких как IGBT и MOSFET, конденсаторы Snubber защищают эти полупроводники, ограничивая скорость роста напряжения (DV/DT) и подавляя пики напряжения, которые происходят во время переключения переходов. Это приложение требует конденсаторов с превосходными свойствами самовосстановления и высокой способностью обработки импульсов.

Процесс отбора для Приложения пленки высокого напряжения. В силовой электронике особенно строгая, фокусируясь на прочности импульса, обработке тока среднеквадратичных средств и тепловым управлением, чтобы обеспечить непоколебимую надежность в критической инфраструктуре.

Расширенные и нишевые приложения

Помимо основной электроники, превосходные характеристики пленочных конденсаторов обеспечивают их использование в нескольких расширенных и нишевых полках, где производительность не может быть скомпрометирована.

Возобновляемые энергетические системы

В солнечных фотоэлектрических (PV) инверторах и преобразователях ветряных турбин в цепи DC-Link используются пленки DC. Они должны работать надежно в течение десятилетий при колеблющихся уровнях власти и часто в сложных условиях окружающей среды. Их долгий срок службы и стабильность делают их идеальным для этих применений зеленой энергии, где обслуживание и замена являются дорогостоящими и нежелательными.

Электрические и гибридные транспортные средства (EV/HEV)

Результаты электромобилей в значительной степени полагаются на высокопроизводительные пленки постоянного тока. Они используются в основных тяговых инверторах, которые управляют двигателями, в бортовых зарядных устройствах и в преобразователях DC-DC. Здесь они должны демонстрировать исключительную производительность в высокотемпературной среде капюшона и обладать механической целостностью, чтобы противостоять постоянной вибрации. Это ключевая область, где вопрос о пленочный конденсатор против керамического конденсатора для высокой частоты урегулировано в пользу типов фильмов из -за их более высокой емкости и обработки напряжений.

Импульсная энергия и медицинское оборудование

Приложения, такие как дефибрилляторы, МРТ -машины и лазерные системы, требуют конденсаторов, которые могут разряжать очень большое количество энергии за очень короткое время. Специализированные пленочные конденсаторы постоянного тока, часто с металлированными конструкциями электродов, разработаны для удовлетворения этих интенсивных потребностей пульсного разряда безопасно и многократно.

Преимущества перед альтернативными технологиями конденсаторов

При разработке схемы инженеры имеют выбор среди нескольких конденсаторных технологий, в первую очередь керамическая, электролитическая (алюминий и тантал) и пленка. У каждого есть свое место, но пленки DC предлагают убедительный набор преимуществ, которые делают их предпочтительным решением в многочисленных сценариях. Понимание этих преимуществ является ключом к оценке их ценностного предложения и оправдывает их спецификацию в проектах, где производительность, долговечность и безопасность имеют первостепенное значение. Этот сравнительный анализ покажет, почему пленочные конденсаторы часто превосходят свои альтернативы, обеспечивая более четкое обоснование для их отбора.

Фильм против керамических конденсаторов (MLCCS)

Многослойные керамические конденсаторы (MLCC) популярны своими небольшими размерами и превосходной высокочастотной реакцией. Тем не менее, для многих приложений DC пленочные конденсаторы имеют четкие преимущества, особенно когда речь идет о пленочный конденсатор против керамического конденсатора для высокой частоты силовые приложения.

Стабильность емкости: Керамические конденсаторы, особенно те, которые сделаны из диэлектриков 2 класса 2 (например, X7R, X5R), демонстрируют значительное изменение емкости при применении напряжения и температуры смещения постоянного тока. Пленочные конденсаторы, особенно полипропилен, предлагают удивительно стабильные значения емкости в различных электрических и условиях окружающей среды, что имеет решающее значение для сроков, фильтрации и резонансных схем.
Обработка напряжения: В то время как высоковольтные MLCC существуют, пленочные конденсаторы, как правило, более доступны и экономичны для высоковольтных применений постоянного тока (например, выше 500 В). Они также не страдают от микрофоники и пьезоэлектрических эффектов, которые страдают от керамических конденсаторов.
Режим надежности и отказа: Пленочные конденсаторы известны своим «самовосстанавливающимся» свойством, где локализованное диэлектрическое расщепление испаряется окружающая металлизация, изолируя разлову и позволяя конденсатору продолжать функционировать. Керамические конденсаторы могут провалить короткое замыкание, которое может быть катастрофическим для цепи.

Пленка против электролитических конденсаторов

Алюминиевые электролитические конденсаторы часто выбираются для их высокой емкости на объем и экономической эффективности. Тем не менее, пленочные конденсаторы превосходят их в нескольких ключевых областях, оправдывая их использование в более требовательных приложениях.

Долголетие и жизнь: Электролитические конденсаторы имеют ограниченный срок службы, часто количественно оцениваемые за тысячи часов, поскольку их электролит постепенно высыхает. Пленочные конденсаторы, не имеющие жидкого электролита, могут похвастаться исключительно долгим рабочим сроком службы, как правило, превышают 100 000 часов, и не подлежат изнашиванию механизмов таким же образом.
Электрическая производительность: Пленочные конденсаторы имеют гораздо более низкий эквивалентный сериал сопротивления (ESR) и более низкий коэффициент рассеивания в широком диапазоне частот. Это делает их значительно более эффективными в приложениях с высокими пульсными токами, снижением тепла и повышением общей эффективности системы.
Полярность и надежность: Электролитические конденсаторы поляризованы, что означает, что они должны быть связаны с правильной полярностью постоянного тока, или они потерпят неудачу. Пленочные конденсаторы не поляризованы, упрощают установку и устраняют риск неправильной неудачи поляризации. Кроме того, надежная конструкция пленочных конденсаторов делает их менее восприимчивыми к шоку и вибрации.

Этот анализ подчеркивает, почему для Long Life DC Power Film Compacitor Требования, такие как в промышленной автоматизации или инфраструктуре возобновляемой энергии, кинотехнология является однозначным выбором над электролитикой.

Обеспечение надежности и долгосрочной эффективности

Указание высококачественного пленочного конденсатора постоянного тока является лишь частью уравнения для успешного дизайна. Обеспечение надежности в отношении предполагаемого срока службы продукта требует тщательного внимания к снижению, установке и эксплуатационным условиям. Врожденная надежность пленочных конденсаторов может быть скомпрометирована с помощью ненадлежащего использования, что приводит к сбоям на поле, которые можно было бы легко предотвратить. В этом разделе изложены передовые практики и ключевые соображения для максимизации производительности и долговечности этих компонентов в ваших электронных системах. Придерживаться этих руководящих принципов - это практика, отстаиваемая каждым авторитетом Фильм -конденсатор DC и имеет важное значение для создания долговечных и заслуживающих доверия продуктов.

Критическая практика напряжения и снижения температуры

Понижение является практикой работы с компонентом ниже его максимальных номинальных ограничений для повышения надежности и продления срока службы. Для конденсаторов DC пленки двумя наиболее важными параметрами для декорации являются напряжение и температура.

Понижение напряжения: Это стандартная и настоятельно рекомендуемая практика для применения замеренного коэффициента в размере не менее 20% к номинальному напряжению постоянного тока конденсатора. Например, конденсатор, оцененный для 100 В постоянного тока, не должен подвергаться непрерывным напряжениям выше 80 В в приложении. Эта маржа учитывает переходные процессы, шипы и долгосрочный диэлектрический износ, значительно снижая вероятность расщепления диэлектрика.
Температура насмехается: Аналогичным образом, конденсатор должен работать при температуре значительно ниже ее максимальной номинальной температуры. Сохранение температуры ядра конденсатора (которая является температурой окружающей среды плюс внутреннее нагревание от пульсационного тока), по крайней мере, на 10-20 ° C ниже максимального рейтинга, может значительно увеличить его срок службы. Как правило, на каждые 10 ° C снижение рабочей температуры срок службы пленко -конденсатора примерно удваивается.

Понимание и реализация Как проверить DC Film Compacitor за провал является частью надежного процесса обеспечения качества, но предотвращение неудачи посредством разумного снижения является гораздо более эффективной стратегией.
